Микротурбины Capstone — описание ГТУ

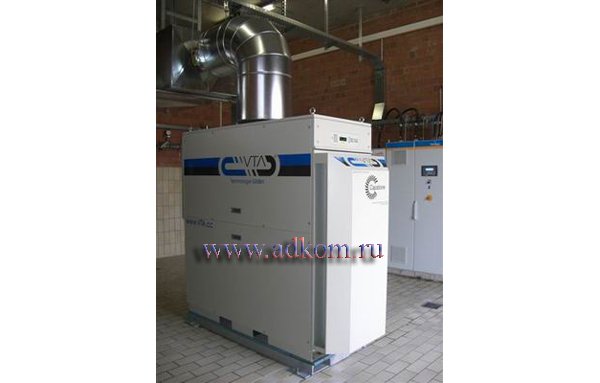

Микротурбинные электростанции — установки Capstone MicroTurbine™ - это компактные, высокотехнологичные, ультрасовременные газовые микротурбины. Микротурбинные электростанции — установки Capstone – это микрогенераторы, которые вырабатывают электроэнергию на месте потребления, или в непосредственной близости от точки, где необходимо электричество. Микротурбинные электростанции — установки Capstone производят электроэнергию, высокого и стабильного качества из различных видов топлива. Вредные выбросы микротурбинных электростанций — установок Capstone в окружающую среду минимальны. В отношении экологии параметры микротурбин Capstone одни из лучших в мире. Шумы крайне незначительны, вибрации отсутствуют. Если необходимо иметь электростанцию в городской черте — микротурбины Capstone ваш верный выбор.

Микротурбинные электростанции — установки Capstone — модельный ряд

Capstone производит микротурбины следующей единичной электрической мощности:

• 30 кВт - C30
• 65 кВт - C65
• 200 кВт - С200
• 600 кВт - С600
• 800 кВт - С800
• 1000 кВт - С1000

C учетом незначительного веса и компактных размеров, общая электрическая мощность микротурбин Capstone достигает 8 – 10 МВт.

Микротурбинные электростанции — установки Capstone — виды топлива

Уникальной особенностью микротурбин Capstone является возможность устойчивой работы на различных видах жидкого и газообразного топлива. Для микротурбинных электростанций Capstone приемлемо топливо:

• природный газ, высокого, среднего и низкого давления,
• попутный нефтяной газ (ПНГ),
• биогаз,
• газ, получаемый при очистке сточных вод,
• газ, получаемый при утилизации мусора,
• пропан,
• бутан,
• дизельное топливо,
• керосин,
• шахтный газ,
• пиролизный газ.

Микротурбинные электростанции — установки Capstone — опыт применения в России

Микрогенераторы Capstone успешно применяются в следующих аспектах: энергоснабжение дата — центров, промышленных предприятий, энергоснабжение инфраструктуры нефтегазового сектора, утилизация-переработка попутного нефтяного газа. Микротурбины создают надежное, круглогодичное энергообеспечение торгово-развлекательных центров (ТРЦ), гостиниц, мини-отелей, супермакетов, больниц. Микротурбины применяются в системах автономного энергоснабжения санаториев, кафе - ресторанов, автомоек, АЗС, оздоровительных комплексов, курортов, бассейнов, спортивных сооружений, предприятий сельского хозяйства, телекоммуникационных систем — компаний сотовой связи.

Несколько микротурбинных электростанций легко объединятся в локальную энергосистему — кластер. Улучшается рентабельность эксплуатации установок Capstone, и более гибко удовлетворяются запросы потребителя. Микротурбинные электростанции — установки Capstone отлично зарекомендовали себя в российских условиях.

В Западной Сибири, на севере России, автономные микротурбины Capstone C30 — C60 успешно работают на попутном газе нефтяных месторождений, с высоким содержанием сероводорода (до 5%). За последнее время несколько микротурбин - установок Capstone были смонтированы в России в банках, на предприятиях пищевой и фармацевтической промышленности.

Одним из примеров успешной инсталляции является престижный горнолыжный курорт вблизи Санкт-Петербурга или гостиница в Москве, где микротурбины Capstone одновременно вырабатывают электроэнергию и тепло и холод. В России функционирует отлаженный сервис по микротурбинам Capstone.

Микротурбины Capstone — это удовлетворение всех электроэнергетических потребностей клиента.

Подробные технические xарактеристики микротурбин Capstone

Микротурбинные установки Capstone – утилизация – переработка попутного нефтяного газа (ПНГ). Реализованные проекты – электростанции, спроектированные и построенные в России. Ультрасовременные экологичные микротурбины для офисных и жилых комплексов, загородных поселков.

Газопоршневые генераторные установки Cummins (Камминз*)



Газопоршневые генераторные установки Cummins – двойная мощность

Газопоршневые генераторные установки Cummins, имеют единичную мощность от 315 до 1750 кВт.

Газопоршневые установки Cummins могут работать как на природном, так и на попутном газе. Газопоршневые двигатели – силовые агрегаты электростанций Cummins проектировались и создавались специально для работы на газовом топливе с рабочим давлением не менее 0,2 бар.

Электростанции на базе газопоршневых установок Cummins могут комплектоваться дополнительным оборудованием для работы в комбинированном цикле, с одновременным производством двух видов энергий: электрической и тепловой. Дополнительная возможность получения тепловой энергии приносит существенные экономические выгоды потребителю и сокращает срок возврата инвестиций. Режим получения тепловой энергии при производстве электричества называется когенерация.

Газопоршневые генераторные установки Cummins – технические особенности

В газопоршневых двигателях Cummins используется камера сгорания открытого типа. По сравнению с двигателями с предварительной камерой сгорания, температурный режим работы такого двигателя менее напряженный, а это положительно сказывается на сроке службы до капитального ремонта.
Газопоршневые двигатели генераторных установок Cummins работают на обедненной газовой смеси, при соотношении массы воздуха к массе топлива 1,7 (система Lean burn). Это позволяет достичь низкого для газопоршневых электростанций уровня выбросов вредных веществ - содержание окислов азота в выхлопных газах не более 350 мг/м3. Эти цифры полностью соответствуют стандарту Ta Luft.

Частота вращения коленчатого вала некоторых газопоршневых двигателей Cummins - достигает 1800 об/мин, что относит их к классу высокооборотных двигателей.

Компанией Cummins разработано несколько модификаций двигателей с различной степенью сжатия для работы на газах с разными метановыми числами. Газопоршневые двигатели генераторных установок Cummins работают без снижения мощности на топливном газе с метановым числом от 52, а двигатели серии QSV81/91 могут работать на газе с метановым числом до 38, со снижением номинальной мощности на 30%.

Газопоршневые генераторные установки Cummins – системы контроля и управления

Для непрерывного контроля основных параметров - температуры и объема нагнетаемого воздуха, давления подачи газа - на двигателях Cummins QSV81/91 антидетонационные датчики установлены на каждом цилиндре. На основании получаемых данных микропроцессорный контроллер, автоматически регулируя поток газа, подачу воздуха и момент зажигания, выводит процесс горения из зоны детонации.

Газопоршневые двигатели генераторных установок Cummins оснащаются цифровой системой управления PCS, которая обеспечивает параллельную работу силовых агрегатов, автоматическую синхронизацию и распределение нагрузки. Система управления позволяет принимать единовременно до 50% нагрузки с сохранением значений частоты и напряжения в допустимых пределах.

Электронный блок контроля распределения активной и реактивной нагрузок, управляя двигателем и системой возбуждения генератора, минимизирует потери мощности при параллельной работе нескольких газопоршневых установок.

Cummins – о компании

Компания Cummins Inc. основана в США в 1919 г. Штаб-квартира компании находится в г. Коламбус, Индиана, США, основные производственные предприятия расположены в США, Великобритании, Китае, Индии, Бразилии и Японии. Газопоршневые установки и системы управления производятся и собираются на заводах Cummins и Cummins Power Generation в Великобритании. На ГПУ Cummins устанавливаются генераторы производства компании Newage Stamford - подразделения Cummins Inc, являющейся мировым лидером в производстве электрических генераторов различных типов и мощностей. В настоящее время компания Cummins производит дизельные и газопоршневые генераторные установки, топливные ячейки, электрогенераторы и другое электроэнергетическое оборудование.
